Neste post, você vai entender tudo sobre o padrão RJ45, um dos principais componentes das redes cabeadas. Vamos explicar o que é o RJ45, como ele funciona e quais são os diferentes tipos de cabos de rede que utilizam esse padrão, como Cat5e, Cat6, entre outros. ⚡
Também vamos falar sobre a sequência de cores dos fios, a diferença entre os padrões T568A e T568B, e como escolher o melhor padrão para crimpagem. Por fim, você aprenderá as ferramentas necessárias para a crimpagem do RJ45, além de dicas práticas para a montagem dos cabos. 🔧
🔹 O que é o Padrão RJ45?

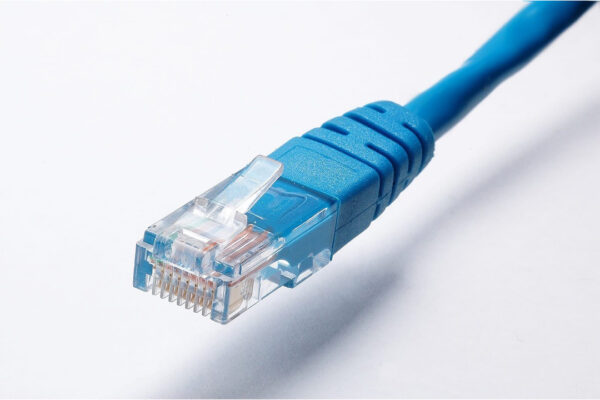

O RJ45 é o conector padrão utilizado em redes Ethernet para conectar cabos de rede a dispositivos como computadores, roteadores e switches. Ele possui uma estrutura retangular com oito pinos metálicos que se conectam aos fios de cabos de par trançado, como Cat5e, Cat6 e superiores.
Originalmente desenvolvido para telecomunicações, o RJ45 se consolidou como o conector mais utilizado em redes de computadores por sua compatibilidade e simplicidade. Apesar de ser comum em ambientes de rede local (LAN), ele também pode ser encontrado em algumas aplicações telefônicas ou de automação residencial.
No contexto das redes Ethernet, o RJ45 é usado para transportar sinais de dados entre dispositivos, permitindo a comunicação em alta velocidade. ⚡ Graças ao seu design robusto e à sua capacidade de suportar até 10 Gbps de transmissão de dados, ele se tornou a escolha padrão para a maioria das implementações de rede cabeada. 📶
🔹 Como Funciona o Padrão RJ45?

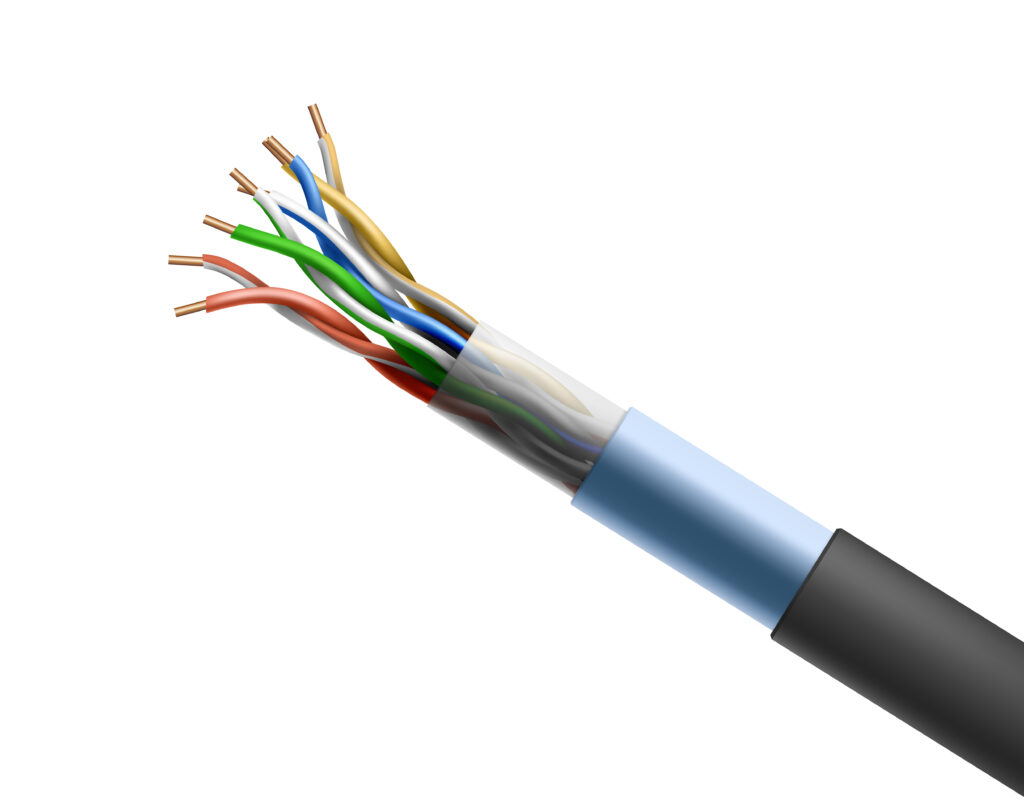

O conector RJ45 funciona transmitindo dados através de oito fios, organizados em pares dentro do cabo de rede. Cada par de fios é trançado para minimizar interferências eletromagnéticas, o que ajuda a garantir uma transmissão de dados mais estável. 🔄 Esses pares são conectados a pinos específicos dentro do conector, e a ordem dos fios segue padrões definidos para garantir a compatibilidade e a integridade dos dados. 🔍
Esses padrões de conexão, como T568A e T568B, determinam a organização dos fios e são usados para garantir que os dispositivos de rede possam se comunicar corretamente. 💻📡 Dependendo do padrão seguido na crimpagem, os dados podem ser enviados e recebidos em diferentes configurações.

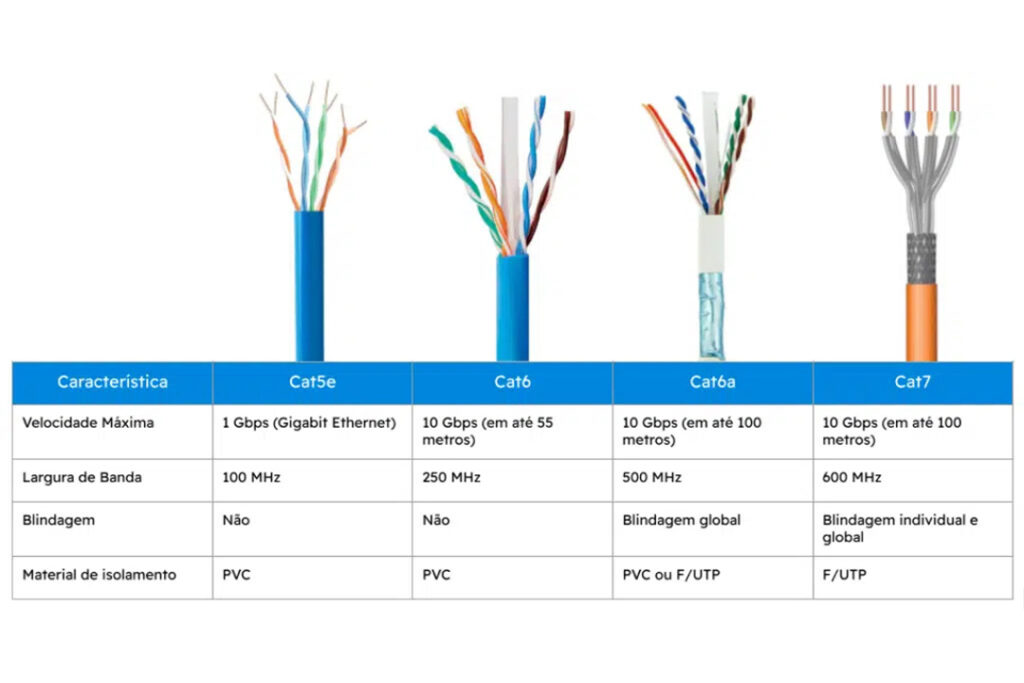

🔹 Padrão RJ45: Tipos de Cabos de Rede
Os cabos de rede desempenham um papel essencial na transmissão de dados em redes cabeadas, e existem diferentes categorias (Cat) que atendem a diversas necessidades de desempenho e largura de banda. Aqui estão os tipos mais comuns de cabos de rede utilizados com conectores RJ45:
- Cat5e (Categoria 5e): Suporta até 1 Gbps de velocidade e largura de banda de até 100 MHz. Mais usado em redes domésticas e pequenos negócios. 🏠💼
- Cat6 (Categoria 6): Suporta até 10 Gbps em distâncias curtas (até 55 metros) e largura de banda de 250 MHz. Ideal para escritórios e data centers. 🖥️🏢
- Cat6a (Categoria 6a): Suporta 10 Gbps até 100 metros e largura de banda de 500 MHz. Ideal para redes de alta performance. 💪🚀
- Cat7 (Categoria 7): Suporta 10 Gbps e largura de banda de 600 MHz, com blindagem extra para minimizar interferências. Usado em ambientes de alta demanda. 🏭⚡
🔹 Sequência de Cores do Cabo de Rede
Os padrões de cores dos cabos de rede são fundamentais para garantir a compatibilidade e o funcionamento correto das redes Ethernet. As sequências de cores seguem dois padrões principais:

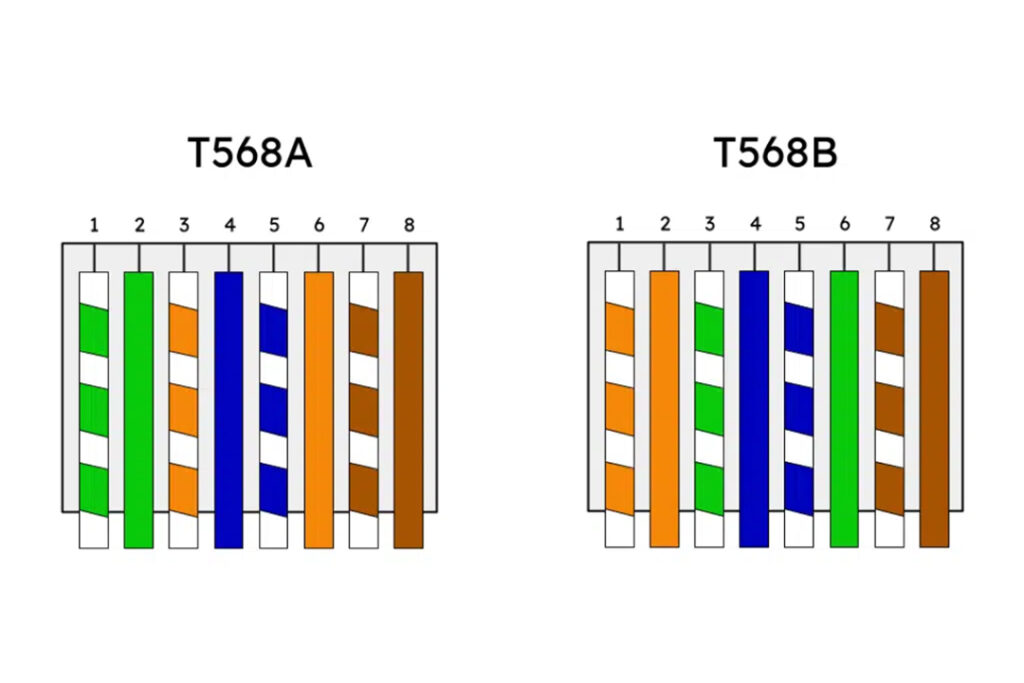

Padrão T568A (Padrão A R45):
- Branco/Verde
- Verde
- Branco/Laranja
- Azul
- Branco/Azul
- Laranja
- Branco/Marrom
- Marrom
Padrão T568B (Padrão B R45):
- Branco/Laranja
- Laranja
- Branco/Verde
- Azul
- Branco/Azul
- Verde
- Branco/Marrom
- Marrom
🔹 Diferença Entre os Padrões T568A e T568B
A principal diferença entre os dois padrões está na disposição dos pares verde e laranja, mas não afeta a performance da rede. Ambos são compatíveis e funcionam igualmente bem se seguidos corretamente.
- T568A: Mais comum em instalações antigas ou internacionais. 🌍
- T568B: Mais utilizado na América do Norte e preferido em instalações modernas. 🇺🇸
🔹 Qual Padrão de Cor RJ45 Usar?
A escolha do padrão (T568A ou T568B) depende do contexto da instalação e das normas seguidas. A principal diferença está no alinhamento de cabos existentes:
- T568A: Para instalações comerciais e quando se busca compatibilidade com redes antigas ou sistemas telefônicos.
- T568B: Para instalações modernas ou quando a consistência com cabeamentos anteriores é importante.
🔹 Tipos de Cabos RJ45 (Cabo Direto e Crossover)
Existem dois tipos principais de cabos RJ45: Direto e Crossover. Eles se diferenciam pela forma como os fios são organizados nas extremidades do cabo.
- Cabo Direto: Usado para conectar dispositivos diferentes (ex: computador → switch). A sequência de cores é a mesma nas duas extremidades.

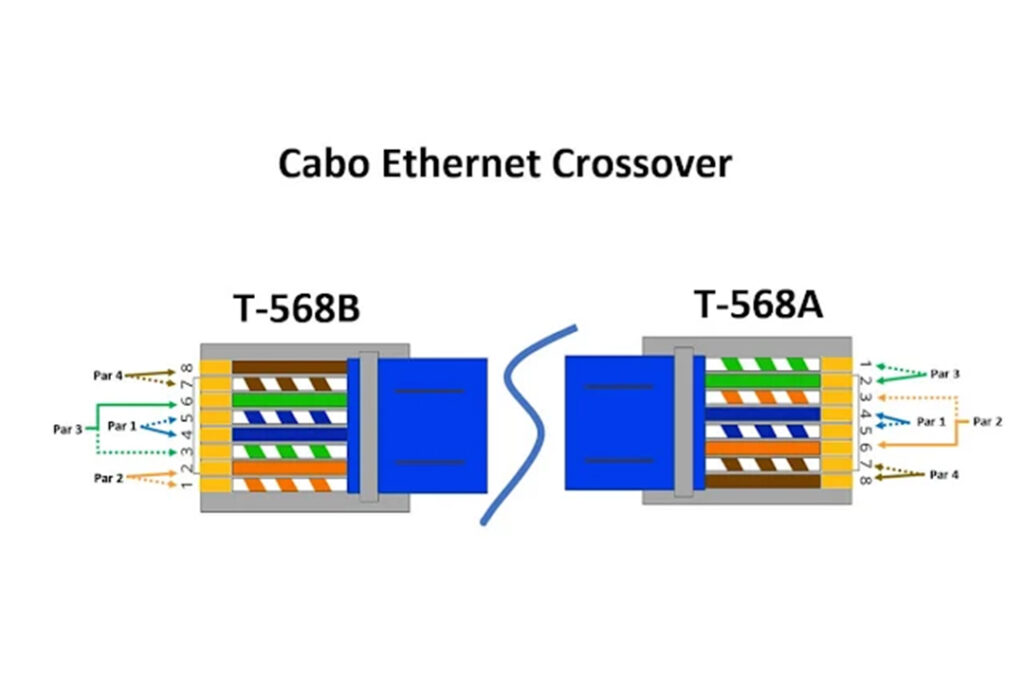

- Cabo Crossover: Usado para conectar dispositivos semelhantes (ex: computador → computador). Uma extremidade segue T568A e a outra T568B.
🔹 Ferramentas Necessárias para Crimpagem
Para crimpagem de conectores RJ45, você vai precisar de algumas ferramentas essenciais:
- Cortador de Cabos ✂️
- Decapador de Cabos 🛠️
- Alicate de Crimpagem 🔩
- Testador de Rede 📶
Essas ferramentas garantem que a crimpagem seja feita corretamente e que o cabo funcione sem problemas. 🏆
Dicas para uma Crimpagem Eficiente:
- Use o padrão correto (T568A ou T568B) para garantir a compatibilidade.
- Prepare os fios adequadamente: Remova a capa externa sem danificar os fios.
- Alinhe os fios corretamente: A ordem deve ser precisa.
- Teste o cabo após a crimpagem com um testador de rede.
Agora você sabe tudo sobre o padrão RJ45 e como criar cabos de rede de alta qualidade para suas instalações. Pronto para montar o seu! 🚀
